密封性測試儀在各行各業中扮演著至關重要的角色,它確保了產品包裝、容器及管道系統的密封性能,從而保護產品免受外界污染或泄漏。本文將圍繞“密封性測試儀原理圖解”這一關鍵詞,詳細闡述四種常見的密封性測試方法:色水法、氣泡法、真空衰減法以及壓力衰減法的測試原理,并結合圖示進行說明。

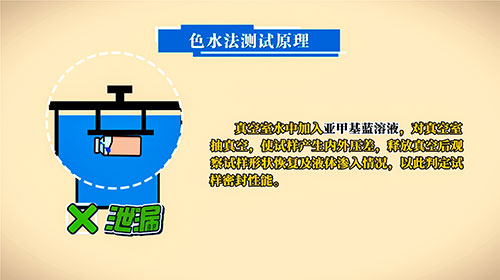

一、色水法測試原理
原理概述:
色水法是一種直觀且有效的密封性測試方法,特別適用于藥品包裝、食品包裝等行業的檢測。該方法通過在真空室內注入有色水,并觀察有色水是否滲入被測樣品內部來判斷其密封性能。
原理圖解:

準備階段:將被測樣品置于密封性測試儀的真空室內,注入適量的亞甲基藍溶液水,確保水面高于樣品。
抽真空:?jiǎn)?dòng)真空泵,對真空室進行抽真空處理,使樣品內外產生壓差。
觀察結果:釋放真空后,仔細觀察樣品表面及內部是否有色水滲入。若有色水滲入,則表明樣品密封性不佳;反之,則密封良好。
二、氣泡法測試原理
原理概述:
氣泡法通過將被測樣品浸沒在真空室的水中,并觀察是否有氣泡從樣品內部逸出來判斷其密封性能。該方法操作簡單,適用于多種包裝材料的測試。
原理圖解:

浸沒樣品:將被測樣品完全浸沒在真空室的水中。
抽真空:?jiǎn)?dòng)真空泵,對真空室進行抽真空,使樣品內外產生壓差。
觀察氣泡:仔細觀察樣品周?chē)欠裼袣馀莓a(chǎn)生。若產生氣泡,則表明樣品內部有氣體逸出,密封性不佳;若無氣泡產生,則密封良好。

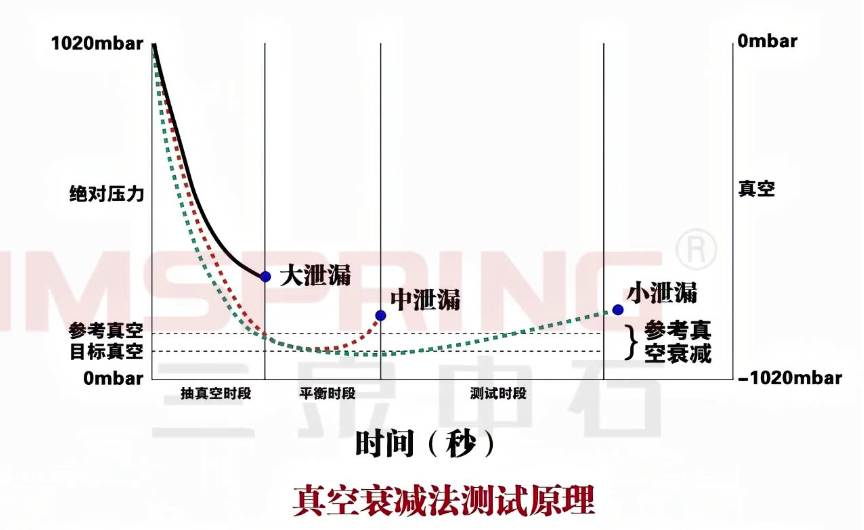

三、真空衰減法測試原理
原理概述:
真空衰減法是一種基于壓力變化的密封性測試方法,特別適用于檢測包裝容器的密封性。該方法通過施加真空降低容器內部壓力,并監測壓力變化來評估密封性能。
原理圖解:

密封容器:將待測容器密封好,并連接到真空泵系統。
施加真空:?jiǎn)?dòng)真空泵,將容器內部壓力降低到預設的真空度。
監測壓力變化:在一定時間內監測容器內部壓力的變化情況。若壓力逐漸增加,表明容器存在泄漏;若壓力保持穩定,則密封良好。

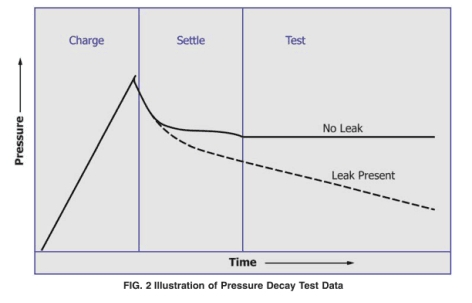

四、壓力衰減法測試原理
原理概述:
壓力衰減法(又稱壓降法)是一種通過在被測樣品內部充氣后監測壓力變化來判斷其密封性能的方法。該方法適用于檢測具有充氣孔或開放式的產品的防水性能。
原理圖解:

充氣階段:對被測樣品進行充氣,直至達到預設的目標壓力值。
保壓監測:關閉充氣閥后,進入保壓階段,監測樣品內部壓力的變化情況。
結果判定:若在一定時間內壓力下降超過設定的閾值,則表明樣品存在泄漏;若壓力保持穩定,則密封良好。
五、結論
密封性測試儀的四種主要測試方法——色水法、氣泡法、真空衰減法和壓力衰減法——各有其獨特的測試原理和適用范圍。通過合理選擇測試方法并結合密封性測試儀的精確測量,可以準確評估產品的密封性能,確保產品質量和安全。在實際應用中,用戶應根據被測樣品的特性和測試需求選擇合適的測試方法,并嚴格按照操作規程進行測試操作。
